（一） 播音室建築設計
根據GYJ26-86《有線廣播錄音播音室設計規範和技術用房技術要求》設計該部分。
小面積播音間的建聲設計特點 ：
聲學條件的差別對最終結果的影響大。比如，在具有相同混響時間、相同聲源的一大一小兩個房間里，再增加一塊相同的吸聲材料板（吸聲率一定）。由於在小房間里吸聲材料板與聲源較近，達到吸聲材料板的聲音能量就較大，那麼實際的吸聲量也就較大。同時，由於小房間里傳播距離短，所用的時間也很少。也就是說，增加吸聲材料板后，小房間的混響時間將比大房間的混響時間小的多。
裝修后，實際混響時間調節手段的制約因素大。在裝修后，小房間里參數實際調整的餘地都比較小，空間需求也比較高。
通風的設計要求高。一是要求具備良好的通風設施，二是要求對通風通道的噪聲進行有效的控制。
小房間的簡正模式影響較為突出。簡正模式（某一頻率駐波的一個重疊叫做一個簡正模式）說明了房間固有簡正頻率的分佈情況。
小房間的長、寬、高比例要盡量避免互成或接近整數倍，以防房間內的聲音在某一頻率得到過分的加強或減弱。
小房間可顫動物件的低頻聲染色。在裝修中裝飾板、吸音板、木地板、燈罩和通風口護網都要固定穩固，否則它們隨聲波的振動在小房間內極易形成嚴重的低頻聲染色。

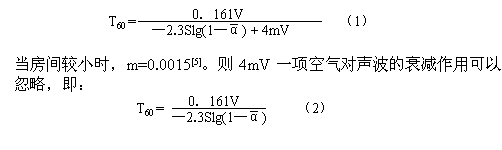

小房間的混響時間的計算可以不考慮空氣中聲波的衰減。混響時間的計算公式為（1）
1、噪聲控制設計標準
在125-4000Hz（1/1倍頻程）的頻率範圍內，室內噪聲的平均聲壓級的允許值與播音室的種類有關外，還與站內設備系統本身的噪聲有關。
播音錄音室及其它技術用房的噪聲評價
| 房間名稱 | 對連續無規噪聲 | 對間歇、脈衝噪聲 |
| 錄播室（語言用） | NR15-20 | NR10-15 |
| 錄播室（音樂用） | NR20-25 | NR15-20 |
| 控制室、複製室 | NR25-30 | NR20-25 |
| 廣播機房 | NR30-35 |
2、播音室圍護結構的隔聲設計
進行隔聲設計時，應按中心頻率為125，250，500，1000，2000，4000dB（1/1倍頻程）分別進行計算（必要時可按1/3倍頻程）
播音室的隔聲牆（包括樓板、頂板）的施工質量與隔聲性能關係密切。設計中，應對有關施工質量提出要求（如：對磚牆應滿漿滿縫，並至少單面抹灰，一切孔洞應填充密實等）。
隔聲門、觀察窗的設計和技術要求
應根據下述要求設計或選用隔聲門：
單扇隔聲門隔聲量的要求
| 倍頻程中心頻率/Hz | 125 | 250 | 500 | 1000 | 2000 | 平均 |
| 國標隔聲門隔聲量 | 20 | 25 | 30 | 30 | 32 | 27.4 |
註：表內已考慮了門縫等漏聲的影響。
隔聲門門扇應採用中間填充多孔性吸聲材料（例如：岩棉、玻璃棉等）的多種複合構造；門縫與門框之間的接合部分應有密閉措施；門框與牆洞之間的縫隙應填充密實，以防漏。門體結構結實、不易變形、開啟方便。
應根據下述要求設計或選用觀察隔聲窗：
觀察隔聲窗的隔聲量應符合表4規定的要求：
標準隔聲觀察窗隔聲量
| 倍頻程中心頻率/Hz | 125 | 250 | 500 | 1000 | 2000 | 平均 |
| 國標觀察窗隔聲量 | 40 | 45 | 50 | 54 | 55 | 48.5 |
觀察窗應採用多層（通常為2-3層）玻璃的構造形式；各層玻璃及其間距不應全部相等；在各層玻璃層間的窗框應做吸聲處理；玻璃與窗框之間應用彈性材料減振並採取密封措施；窗框與窗洞之間的縫隙必須填充密實，以防漏聲。
觀察窗臨錄播室一面的玻璃應向上傾斜60。
由於播音間的房間的外部噪聲環境較為複雜，所以播音間的隔音效果是設計之重點。分析噪聲來源主要是人聲和環境噪聲、公用樓梯固體傳聲的振動噪聲和天花板固體傳聲的振動噪聲。根據GYJ26-86《有線廣播錄音、播音室聲學設計規範和技術用房技術要求》，小型（語音）錄音室的噪聲評價曲線應滿足NR20-25
NR20噪聲評價曲線：

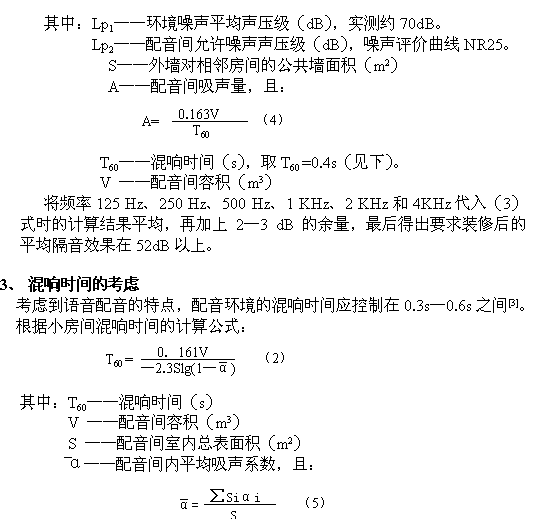

取T60 =0.4s，根據公式（2）計算求得，播音間內的平均吸聲係數應為0.18
4、空調與通風部分
採用帶換氣功能的空調時，空調機應做好減振吸聲處理，必要時應對機械設備加做隔聲罩，使噪聲控制在85dB（A）以下。
採用空調+通風管時，應避免風速過高而引起的再生噪聲。風速應控制在以下範圍內：
風道及送迴風口處風速m/s
| 風道類型 | 風口所在房間 | 風速 |
| 主風道 | ―― | 10以下 |
| 支風道 | ―― | 7.5以下 |
| 分支風道 | ――－ | 5以下 |
| 送回口處 | 錄播室 | 1.0-1.5以下 |
| 控制室、複製室 | 3.5以下 | |
| 廣播機房、磁帶庫 | 3.5以下 |
在傳聲器附近空氣的自由流速應不大於0.5m/s。
5、房間總體設計

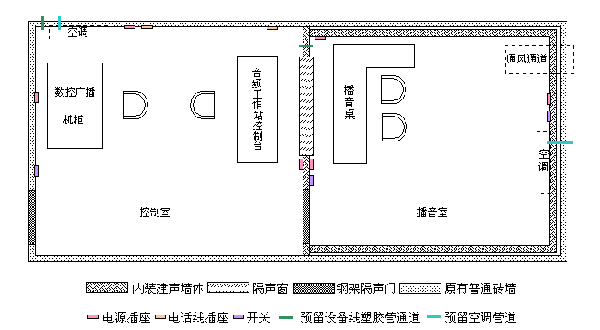

整體方案如下：

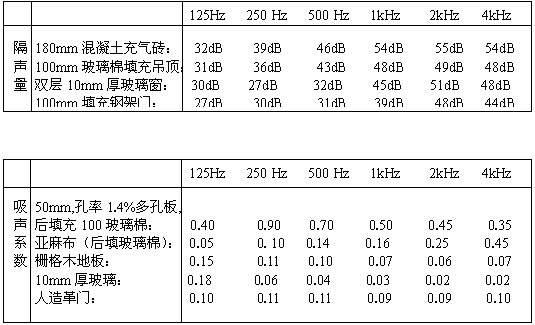

整體設計採用建造”房中房”的思路，在房間內，採用混凝土充氣磚（180mm厚）建造內裝隔聲牆體，室內用玻璃棉及亞麻布吸聲，多孔板后填充玻璃棉吊頂天花板，柵格木地板（非實鋪木地板），雙層10mm厚玻璃隔音窗，人造革填充鋼架門。下面是設計中所使用到的建聲材料的隔聲量與吸聲係數數據：
以上隔音量是指單獨材料的隔音特性，其平均隔音效果為46dB。在實際應用中，隔音材料還要與原有磚牆之間保留100mm的空氣間隙，可以使隔音效果平均提高了7dB，提高了設計要求。
根據平均吸聲係數的計算公式（5），計算出房間的平均吸聲係數為0.184，滿足設計要求。
以下是各部分構建的具體結構：
1、 內裝建聲牆體

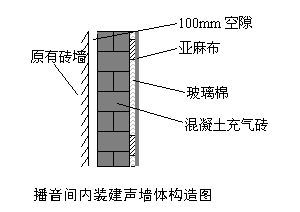

播音間的內裝建聲牆體構造設計如圖。內裝建聲牆體的主體採用180mm厚混凝土充氣磚搭建。內裝牆體與原有普通磚牆之間保留100mm的空氣間隙，隔離固體傳聲的振動噪聲。內表面裝修採用木龍骨架填充100mcm玻璃棉，粗亞麻布外包，最後，整體噴塗防火阻燃液體塗料。
2、天花板

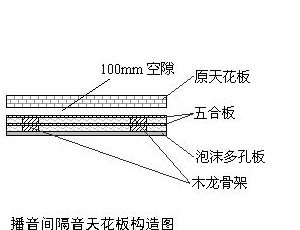

播音間的天花板構造設計如圖。在內裝建聲牆體建起之後，先將一層整體木龍骨架搭建在內裝建聲牆體上，后填充50mm玻璃棉並固定好，再吊裝第二層木龍骨架及50mm玻璃棉，最終表面用白色多孔吸音板吊裝。
第一層整體木龍骨架主要起支撐與固定的作用，要採用較粗的木龍骨材料，縱橫木龍骨的個數可相對較少。第二層木龍骨架材料較纖細，主要起固定玻璃棉的作用。雙層玻璃棉主要是與100mm空氣間隙共同起到隔音的作用，同時也輔助多孔板吸音。
3、通風通道
鑒於目前市售空調不具備換氣功能或換氣功能較差，所以要單獨設計一個通風換氣的通道。通風通道的結構圖如圖。通道不能設計成直通的形狀，要使空氣流在通道中形成幾個彎折，有利於吸音、消音。通道主體構架是雙層五和板，在固定一層50mm玻璃棉塊的吸音層。換氣扇的風向必須是向外抽風的。換氣扇、雙層五和板及播音室內的護柵必須固定牢固，杜絕在通風時產生任何的振動。
4、隔音窗
上圖是隔音窗結構的簡單剖面示意圖。隔音窗的製作有專業的標準圖可以參考，木製類隔音窗可自行製作，但安裝工藝一定要符合要求。隔音窗方木框架與窗框牆體（混凝土充氣磚)、外裝飾固定方木和內裝隔音體固定方木之間都要敷一層瀝青、毛氈，在隔音窗方木框架上固定雙層10mm玻璃的地方，也要用瀝青和毛氈隔離。各個部件之間一定要固定牢固，雙層玻璃之間最小間距處應在50mm以上。最後，表面貼裝裝飾木紋紙。
5、隔音門（8cm）：
隔音門構造設計為鋼架+填充。 隔音門的製作工藝也是有標準圖可參考的，但由於門體鋼架加工工藝要求高，要求用整體鋼板沖床沖制而成，以保證尺寸精確，達到隔音效果，所以鋼架隔音門必須到專業的隔音門生產廠家定做。
隔音門厚約100mm，內填雙層50mm玻璃棉， 兩層中間用一塊五和板加以固定，以防止玻璃棉 向門體底部沉落。門體的兩面在用薄鋼板封裝固定后，用海綿人造革包裝門面，最後用門面泡釘固定。鋼架門框與鋼架門體之間在尺寸設計上要留有空隙，然後選擇厚度合適的隔音密封膠條固定在門體鋼架的上，要求門關上后，膠條與門 體、門框接觸緊密不透氣，咬合整齊，彈性合適， 開關不費力。門軸、門鎖處也應注意密封。
6、預埋牆線的考慮：
在砌建內裝牆體的時候，就應該將所有需要預埋的牆線和管道走好，包括牆電、電話線、閉路電視線和空調管道、設備線穿牆套塑通道、換氣通道等。空調用電與照明、設備用電要分相走線，電力插座、電話線插座的位置要設計合理。空調伸向戶外的管道要固定在原有普通磚牆上，且不能與內部建聲牆體有接觸，以控制空調的製冷噪聲。換氣通道的外通風口要提前打好，然後隨着工程的進度逐步向內安裝。
7、其它：
控制室與播音室之間的設備線穿牆通道打好后，要穿套塑膠管，以防穿線時磨損設備線。控制室與播音時的照明強度差別不要太大，否則在照明強度大的一方就會因為雙層玻璃的雙重反射而看不清楚另一方的情況。另外，如有必要，可在播音間控制室的門外安裝一播音狀態提示燈，播音時打開，拒絕打擾。
